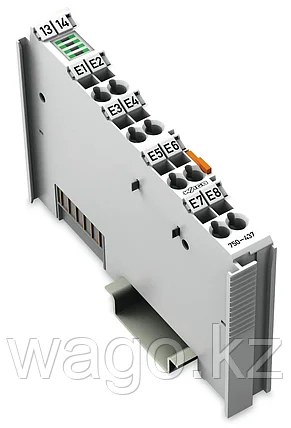

Этот модуль цифрового ввода имеет восемь каналов при ширине всего 12 мм (0,47 дюйма). Он получает управляющие сигналы от цифровых полевых устройств (например, датчиков).
Каждый входной модуль имеет шумоподавляющий фильтр.
Полевой и системный уровни электрически изолированы.
| Количество цифровых входов | 8 |
| Общее количество каналов (модуль) | 8 |
| Тип сигнала | Напряжение |
| Тип сигнала (напряжение) | 24 В постоянного тока |
| Подключение датчика | 8 х (1-проводной) |
| Входная характеристика | переключение по низкой стороне |
| Входной фильтр (цифровой) | 0,2 мс 0,2 мс |
| Входной ток на канал для сигнала (0) тип. | 2,8 мА |
| Диапазон напряжения для сигнала (0) | 15 … 30 В постоянного тока |
| Диапазон напряжения для сигнала (1) | −3 … +5 В постоянного тока |
| Ширина входных данных (внутренняя) макс. | 8 бит |
| Напряжение питания (система) | 5 В постоянного тока; через контакты данных |
| Потребляемый ток (питание системы 5 В) | 13 мА |
| Напряжение питания (поле) | 24 В постоянного тока (-25 … +30 %); через силовые перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/поле |
| Индикаторы | Зеленый светодиод (AD): состояние ЦВХ 1, ЦВХ 3, ЦВХ 5, ЦВХ 7; Зеленый светодиод (EH): состояние ЦВХ 2, ЦВХ 4, ЦВХ 6, ЦВХ 8 |
| Количество входящих контактов силовой перемычки | 2 |
| Количество отходящих контактов силовой перемычки | 2 |
| Допустимая токовая нагрузка (контакты силовой перемычки) | 10 А |
| Основные атрибуты | |
|---|---|
| Питание | Сеть 24В |
| Производитель | WAGO |
| Максимальная рабочая температура | 55 °С |
| Высота | 100 мм |
| Ширина | 12 мм |
| Длина | 67.8 мм |
| Тип | Модуль |
| Напряжение | 24 В |
| Тип подаваемого тока | Постоянный |
- Цена: 32 136 Тг.
