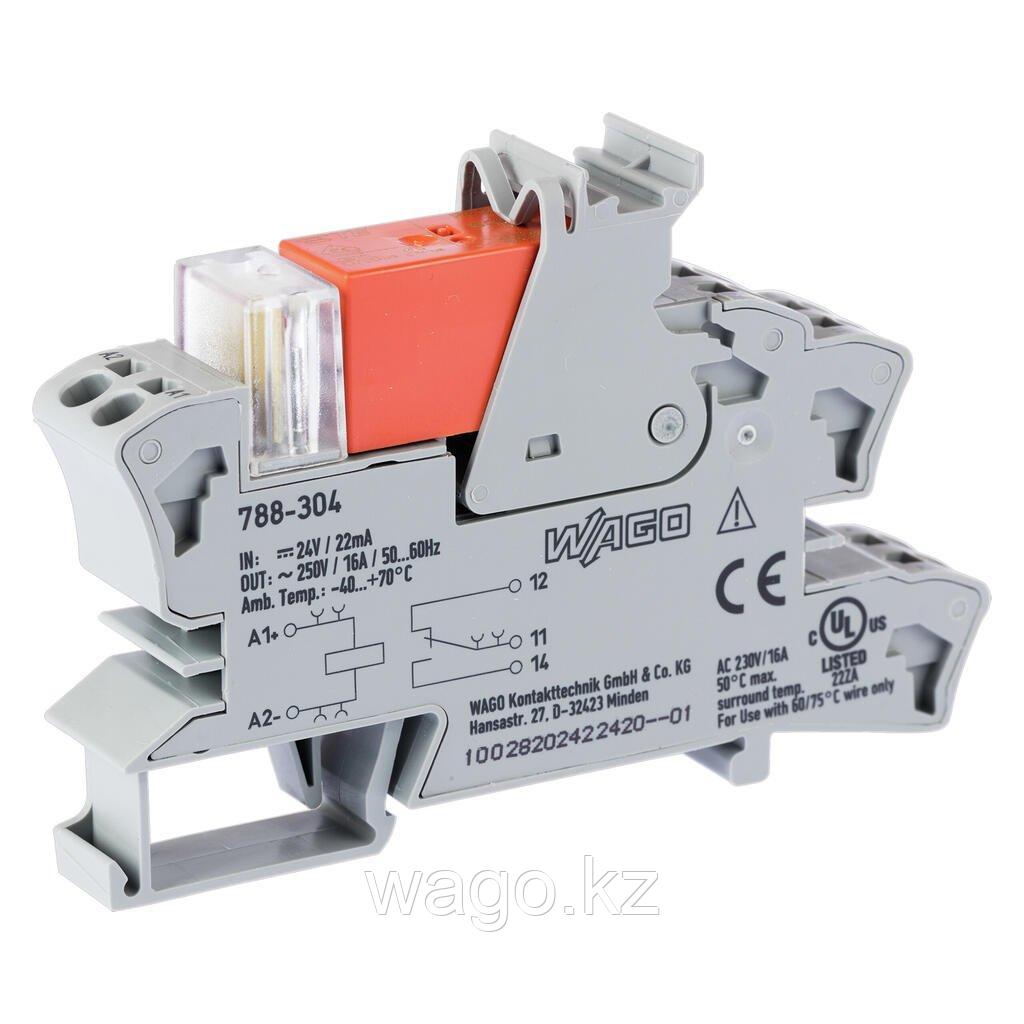

Релейный модуль; 1 переключающий контакт; 16 А; Ширина модуля: 15 мм; 2,50 мм²; WAGO 788-304

Релейный модуль; 1 переключающий контакт; 16 А; Ширина модуля: 15 мм; 2,50 мм²; WAGO 788-304
  • Релейный модуль; 1 переключающий контакт; 16 А; Ширина модуля: 15 мм; 2,50 мм²; WAGO 788-304, фото 2
  • Релейный модуль; 1 переключающий контакт; 16 А; Ширина модуля: 15 мм; 2,50 мм²; WAGO 788-304, фото 3
  • Релейный модуль; 1 переключающий контакт; 16 А; Ширина модуля: 15 мм; 2,50 мм²; WAGO 788-304, фото 4
  • Менее 10 ед.
  • Код: 788-304

16 874

+7 (775) 227-10-08
Руслан
Релейный модуль; 1 переключающий контакт; 16 А; Ширина модуля: 15 мм; 2,50 мм²; WAGO 788-304
Релейный модуль; 1 переключающий контакт; 16 А; Ширина модуля: 15 мм; 2,50 мм²; WAGO 788-304
16 874
Менее 10 ед.
+7 (775) 227-10-08
Руслан
возврат товара в течение 14 дней по договоренности
Описание
Характеристики
Спецификация
Информация для заказа

Релейный модуль; Номинальное входное напряжение: 24 В постоянного тока; 1 переключающий контакт; Ограничение продолжительного тока: 16 А; Красный индикатор состояния; Ширина модуля: 15 мм; 2,50 мм²; серый

Примечания

Информация по технике безопасности Разделительная пластина (например, 209-191) должна использоваться при напряжении более 250 В между соседними релейными модулями и для соблюдения требований по усиленной изоляции.
Примечание
  • Усиленная изоляция между катушкой и контактами
  • Для защиты катушек и контактов реле индуктивные нагрузки должны гаситься эффективной схемой защиты.

Технические данные

Цепь управления

Номинальное входное напряжение U N 24 В постоянного тока
Диапазон входного напряжения ±10 %
Номинальный входной ток при U N 19 мА

Цепь нагрузки

Количество переключающих/перекидных контактов 1
Материал контактов (реле) AgNi 90/10
Ограничение постоянного тока 16 А
Пусковой ток (резистивный) макс. (переменный ток) 30 А / 4 с
Напряжение переключения (макс.) 250 В переменного тока
Коммутируемая мощность (омическая) макс. 4000 ВА переменного тока; DC (см. кривую предельной нагрузки)
Коммутационная способность AC-15: 6 А / 250 В переменного тока; DC-13: 2 А / 24 В пост. тока
Рекомендуемая минимальная нагрузка 12 В / 10 мА
Время втягивания (тип.) 8 мс
Время отключения (тип.) 6 мс
Время возврата (тип.) 6 мс
Электрическая долговечность (НО; активная нагрузка; 23 °C) 30 x 10³ переключений
Механическая жизнь 30 x 10⁶ переключений
Частота коммутации с/без нагрузки (макс.) 6 мин -1  / 1200 мин -1

Сигнализация

Индикатор состояния Красный светодиод

Безопасность и защита

Номинальное напряжение 250 В
Номинальное импульсное напряжение 4 кВ
Степень загрязнения 3
Диэлектрическая прочность (цепь управления/нагрузки) (AC, 1 мин) 5 кВэфф.
Диэлектрическая прочность (разомкнутый контакт) (AC, 1 мин) 1 кВэфф.
Информация по технике безопасности Разделительная пластина (например, 209-191) должна использоваться при напряжении более 250 В между соседними релейными модулями и для соблюдения требований по усиленной изоляции.
Тип защиты IP20

Данные подключения

Технология подключения Вставной зажим CAGE CLAMP ®
Твердый проводник 0,34 … 2,5 мм² / 22 … 14 AWG
Многожильный проводник 0,34 … 2,5 мм² / 22 … 14 AWG
Длина полосы 9…10 мм / 0,35…0,39 дюйма

Физические данные

Ширина 15 мм/0,591 дюйма
Высота 86 мм / 3,386 дюйма
Глубина 54 мм / 2,126 дюйма

Механические данные

Монтаж DIN-рейка 35

Данные о материалах

Цвет серый
Пожарная нагрузка 0,927 МДж
Масса 45,9 г

Требования к окружающей среде

Температура окружающей среды (работа при UN ) -40…+70 °С
Температура окружающей среды UL (работа при UN ) -40…+50 °С
Температура окружающей среды (хранение) -40…+70 °С
Температура обработки -25…+50 °С
Температурный диапазон соединительного кабеля ≥ (T окружающей среды + 20 K)
Основные атрибуты
ПроизводительWAGO
