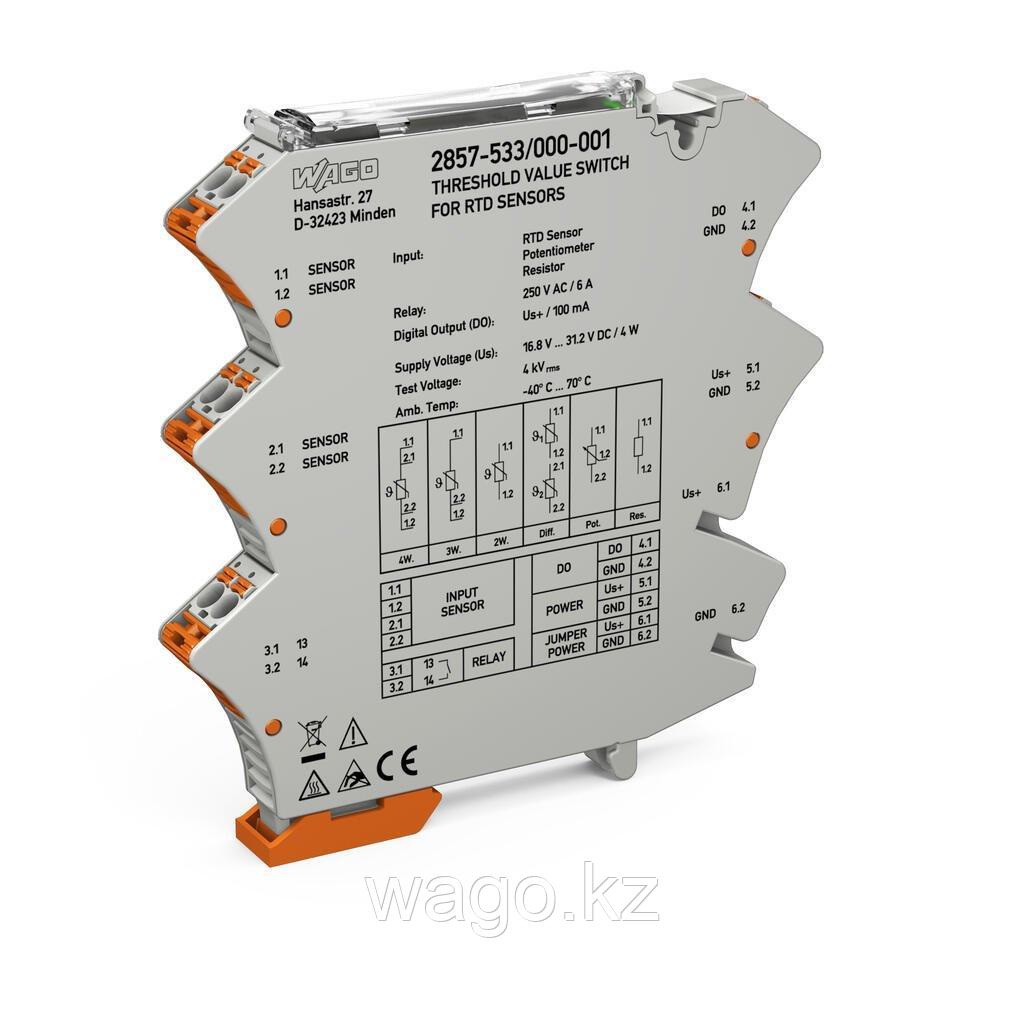

Переключатель порогового значения; датчики RTD; Цифровой выход; Railway WAGO 2857-533/000-001
- Под заказ
- Код: 2857-533/000-001
Отправка с 16 ноября 2024Цену уточняйте
+7 (775) 227-10-08
Руслан
Переключатель порогового значения; датчики RTD; Цифровой выход; Railway WAGO 2857-533/000-001
Цену уточняйте
Под заказвозврат товара в течение 14 дней по договоренности
Описание
Характеристики
Спецификация
Информация для заказа
Переключатели порогового значения; датчики RTD; 1 установить контакт; Цифровой выход; Конфигурация через ПО; Напряжение питания: 24 В постоянного тока; ширина модуля 12,5 мм; Railway
Краткое описание:
Переключатель порогового значения RTD WAGO для датчиков RTD, потенциометров и резисторов отслеживает и сообщает о сигналах до двух порогов переключения.
Функции:
- Как цифровой выходной сигнал, так и реле с замыкающим контактом реагируют на настроенные пределы диапазона измерения (задержка включения/выключения и функция переключения порогового значения могут быть настроены с использованием до двух пороговых значений)
- Настраиваемый коэффициент RTD
- Настраиваемый программный фильтр
- Моделирование отклика ввода/вывода через дисплей конфигурации
- Надежная трехсторонняя изоляция с испытательным напряжением 4 кВ в соответствии с EN 61010-1
- Для железнодорожных приложений
Вход
| Тип входного сигнала | Потенциометр Сопротивление Датчики RTD Потенциометры Резистор |
Вход (датчики RTD)
| Типы датчиков (RTD) | Pt100 Pt200 Pt500 Pt1000 Pt5000 Pt10000 Pt10 … Pt20000 |
| Источник питания датчика (RTD) макс. | ≤ 0,5 мА |
| Диапазон измерения температуры (RTD) | -200…850°С |
Вход (резисторы)
| Входной диапазон (резистор) | 0 … 100 кОм |
| Диапазон ввода (потенциометр) | 0 … 100 кОм |
Выход (цифровой)
| Напряжение переключения (DO) макс. | Напряжение питания (приложенное): −0,3 В |
| Непрерывный ток (DO) макс. | 100 мА (без внутреннего ограничения) |
| Количество порогов переключения (DO) | 1 или 2 (регулируется) |
| Настраиваемое время задержки нарастания/спада (DO) | 0 … 60 с (через программное обеспечение) |
Выход (реле)
| Количество замыкающих/включающих контактов | 1 |
| Материал контактов (реле) | AgNi + Au |
| Напряжение переключения (макс.) | 250 В переменного тока |
| Диэлектрическая прочность (разомкнутый контакт) (AC, 1 мин) | 1 кВэфф. |
| Время втягивания (тип.) | 8 мс |
| Время отключения (тип.) | 4 мс |
| Время возврата (тип.) | 8 мс |
| Количество порогов переключения (реле) | 1 или 2 (регулируется) |
| Настраиваемое время задержки нарастания/спада (реле) | 0 … 60 с (через программное обеспечение) |
Обработка сигнала
| Программный фильтр (регулируемый) | Скользящее среднее значение (уровень фильтра: 30) |
| Переходная характеристика (тип.) | 60 мс (2-проводной); 360 мс (3-проводной); 540 мс (4-проводной); 360 мс (потенциометр) |
Погрешность измерения
| Ошибка передачи (макс.) | ± 1 К |
| Температурный коэффициент | ≤ 0,01 %/К |
Питание
| Тип источника питания | 24 В постоянного тока |
| Номинальное напряжение питания U S | 24 В пост. тока (БСНН) |
| Диапазон напряжения питания | ±30 % |
| Потребляемый ток при номинальном напряжении питания | ≤ 40 мА (+ I DO ) |
| Основные | |
|---|---|
| Производитель | WAGO |
