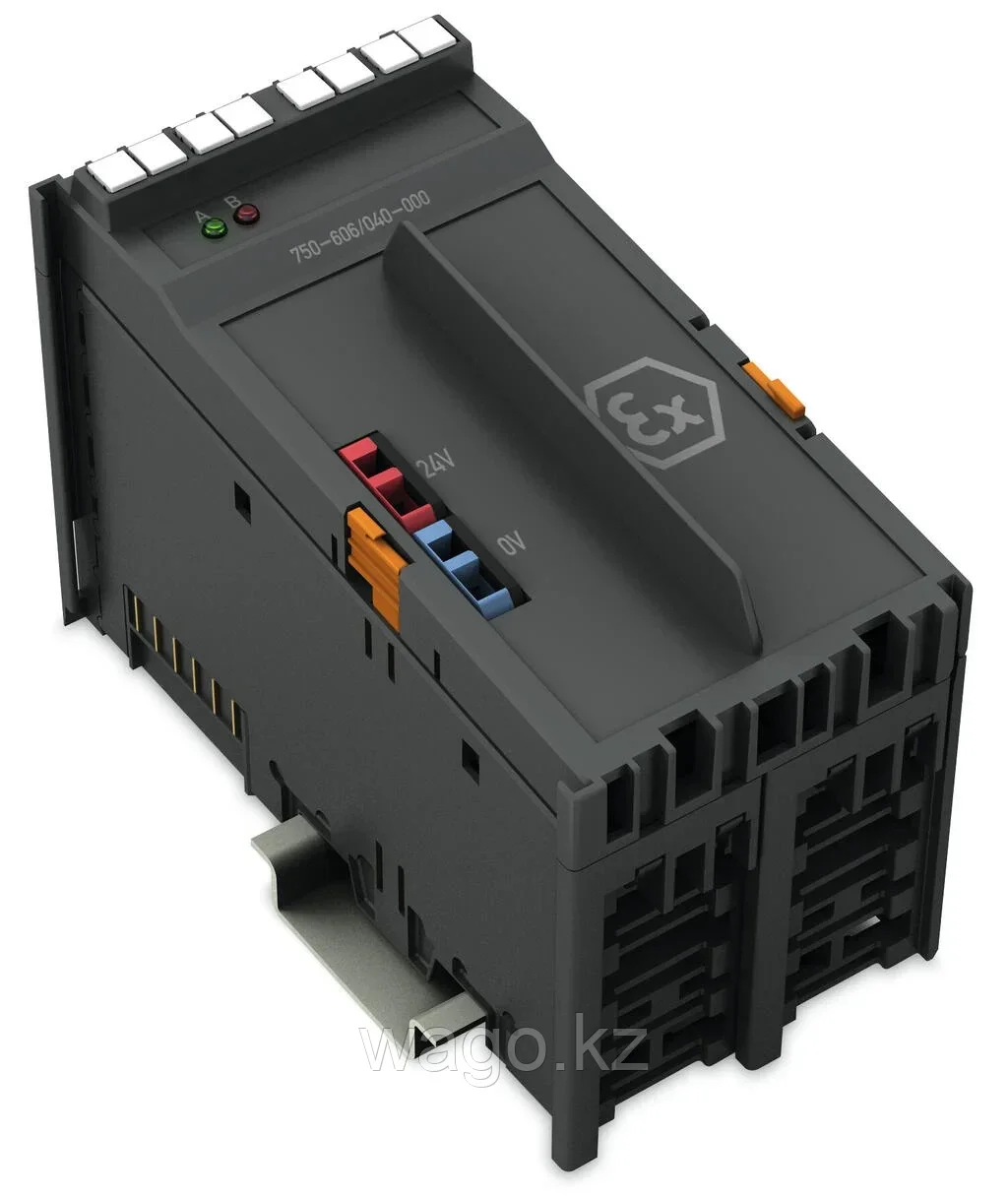

Блок питания; 24В; EXTREME WAGO 750-606/040-000
- Под заказ
- Код: 750-606/040-000
Отправка с 26 мая 2024345 000 ₸
Источник питания
Этот модуль питания питает все искробезопасные модули Ex i серии 750. Он также контролирует подачу питания на нисходящий сегмент Ex i и отделяет искробезопасную часть системы ввода-вывода WAGO 750 XTR от неискробезопасной. Стороны входа и выхода электрически изолированы друг от друга.
Максимальный ток, обеспечиваемый модулем питания, составляет 1,0 А. При настройке сегмента Ex i нельзя превышать общий ток.
В случае короткого замыкания или перегрузки электронный контроль автоматически отключает выходное напряжение. После устранения неисправности выходное напряжение восстанавливается в течение примерно десяти секунд.
Если из-за условий нагрузки на станцию требуется более одного модуля питания, между искробезопасными секциями необходимо разместить четыре дистанционных модуля (750-616/040-000).
- Индикаторы:
- Зеленый светодиод (входное напряжение)
- Зеленый/красный светодиод (выходное напряжение доступно/недоступно)
Устройство идеально подходит для работы в экстремальных условиях благодаря:
- Расширенный температурный диапазон
- Повышенная устойчивость к импульсным напряжениям и электромагнитным помехам
- Более высокая вибро- и ударопрочность
| Основные | |
|---|---|
| Производитель | WAGO |
| Гарантийный срок | 12 мес |
| Тип монтажа | Настенный |
| Технические данные | |
| Предохранитель | Электронный |
| Потребляемая мощность P макс. | 29 Вт |
| Ширина данных | 2 бита (сбой входного напряжения, сработал предохранитель) |
| Искробезопасность Ex i | Да |
| Напряжение питания (система) | 5 В постоянного тока; через контакты данных |
| Потребляемый ток (питание системы 5 В) | 7,5 мА |
| Напряжение питания (поле) | 24 В постоянного тока (-25 … +30 %); через контакты силовой перемычки (питание через соединение CAGE CLAMP® ; передача через пружинный контакт); Необходимо соблюдать снижение номинальных характеристик! |
| Потери мощности P л | < 5 Вт |
| Номинальное импульсное напряжение | 1 кВ; Номинальное импульсное напряжение между искробезопасными и неискробезопасными цепями: 1,5 кВ (EN 60079-11) |
| Индикаторы | Светодиод (A) зеленый: Подача напряжения питания: Вход; Светодиод (B) зеленый/красный: Подача напряжения питания: Выход |
| Количество отходящих контактов силовой перемычки | 2 |
| Допустимая токовая нагрузка (контакты силовой перемычки) | 1 А |
| Маркировка | ATEX/IECEx: II 3G Ex ec IIC T4 Gc |
| Взрывозащита | |
| Ex стандарт | ЕН/МЭК 60079-0, -7, -11 |
| Источник питания (выход) | U o = 26,8 В (искробезопасное выходное напряжение для уровня защиты ia); I н = 1 А |
| Источник питания (вход) | U н = 24 В постоянного тока; P макс. = 29 Вт; U м = 253 В |
