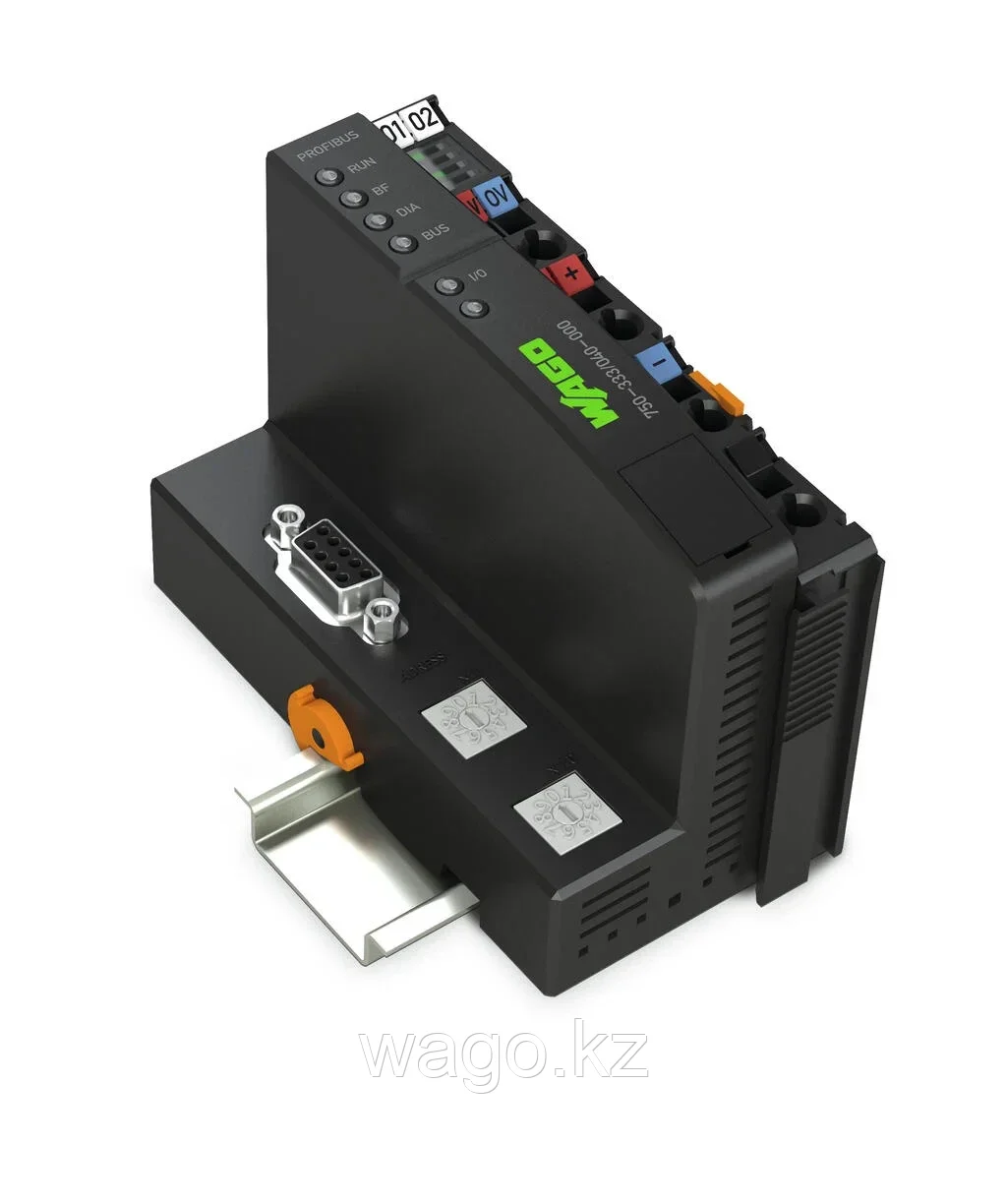

Каплер полевой шины Wago Extreme Profibis DP 2-е поколение 12 МБд
- Под заказ
- Код: 750-333/040-000
Отправка с 18 октября 2024261 000 ₸
Каплер полевой шины
Каплер полевой шины 750-333 отображает периферийные данные всех модулей ввода-вывода системы ввода-вывода WAGO на PROFIBUS DP.
При инициализации ответвитель определяет модульную структуру узла и создает образ процесса всех входов и выходов. Модули ввода-вывода с разрядностью менее восьми группируются в один байт для оптимизации адресного пространства.
Кроме того, можно деактивировать модули ввода-вывода и изменить образ узла в соответствии с подключенными сигналами без необходимости модификации существующего приложения управления.
Концепция диагностики основана на диагностике, связанной с ID и каналом, в соответствии с EN 50170. Это устраняет необходимость в модулях программирования для оценки диагностических данных производителя.
Устройство идеально подходит для работы в экстремальных условиях благодаря:
- Расширенный температурный диапазон
- Повышенная устойчивость к импульсным напряжениям и электромагнитным помехам
- Более высокая вибро- и ударопрочность
| Основные | |
|---|---|
| Производитель | WAGO |
| Состояние | Новое |
| Гарантийный срок | 12 мес |
| Технические характеристики | |
| Коммуникация | PROFIBUS |
| Количество узлов полевой шины на ведущем устройстве (макс.) | 96 |
| Количество точек ввода/вывода | 6000 |
| Скорость передачи данных | 9,6 кБод … 12 МБд |
| Длина сегмента шины (макс.) | 1200 м |
| Среда передачи | Медный кабель согласно EN 50170 |
| Время передачи | тип. 1 мс (10 соединителей; каждый 32 дискретных входа/выхода и 12 Мбод) макс. 3,3 мс |
| Количество модулей на узел (макс.) | 63 шт |
| Входной и выходной образ процесса (полевая шина) макс. | 244 байта/244 байта |
| Напряжение питания (система) | 24 В постоянного тока; через съемный разъем (соединение CAGE CLAMP®); Необходимо соблюдать снижение номинальных характеристик! |
| Потребляемый ток (питание системы 5 В) | 200 мА |
| Суммарный ток (питание системы) | 1800 мА |
| Напряжение питания (поле) | 24 В постоянного тока; Питание через съемный разъем (соединение CAGE CLAMP®); Передача через силовые перемычки; Необходимо соблюдать снижение номинальных характеристик! |
| Входной ток (тип.) при номинальной нагрузке (24 В) | 500 мА |
| Эффективность источника питания (тип.) при номинальной нагрузке (24 В) | 90 % |
| Номинальное импульсное напряжение | 1 кВ |
| Количество отходящих контактов силовой перемычки | 2 |
| Допустимая токовая нагрузка (контакты силовой перемычки) | 10А |
| Снижение номинальных характеристик | Снижение номинальных характеристик (напряжения питания): Температура окружающей среды в лабораторных условиях: (−25 … +30 %); для −40…+55 °C: 24 В (−25…+20 %); для +55…+70 °C: 24 В (−25…+10 %); Нижний предел во всех диапазонах температур: −27,5 % (включая |
| Рейтинги | МЭК/ЕН 60664-1 |
| Стандарт | ЕН 50170 |
- Цена: 261 000 ₸
