Краткое описание:
Разделитель сигналов WAGO преобразует, усиливает, фильтрует и электрически изолирует стандартные аналоговые сигналы.
Функции:
- Два настраиваемых токовых выхода
- Переключение калиброванного диапазона измерения
- Переключаемая предельная частота
| Основные | |
|---|---|
| Страна производитель | Турция |
| Производитель | WAGO |
| Физические данные | |
| Ширина | 6 мм |
| Глубина от верхнего края DIN-рейки | 97,8 мм/3,85 дюйма |
| Высота, мм | 94 мм |
| Безопасность и защита | |
| Тип защиты | IP20 |
| Номинальное напряжение | 300 В |
| Испытательное напряжение (вход/выход/питание) | 2,5 кВ переменного тока; 50 Гц; 1 мин |
| Тип изоляции (вход/аналоговый выход 1/аналоговый выход 2/питание) | Функциональная изоляция |
| Данные подключения | |
| Твердый проводник | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Многожильный проводник | 0,34 … 2,5 мм² / 22 … 14 AWG |
| Длина полосы | 9…10 мм / 0,35…0,39 дюйма |
| Технология подключения: входы/выходы | Вставной зажим CAGE CLAMP ® |
| Технические данные | |
| Тип входного сигнала | Напряжение Ток |
| Входной сигнал (напряжение) | 0…5 В; 1…5 В; 0…10 В; 2 … 10 В (откалиброванное переключение) |
| Входной сигнал (ток) | 0…20 мА; 4 … 20 мА (откалиброванное переключение) |
| Входное сопротивление (токовый вход) | ≤ 50 Ом |
| Входное сопротивление (входное напряжение) | ≥ 100 кОм |
| Тип выходного сигнала | Текущий |
| Выходной сигнал (ток) | 0…20 мА; 4 … 20 мА (откалиброванное переключение) |
| Сопротивление нагрузки (токовый выход) | ≤ 300 Ом на канал |

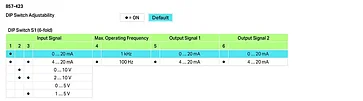

| Ограничить частоту | 100 Гц / 1 кГц (настраивается с помощью DIP-переключателя) |
| Тип источника питания | 24 В постоянного тока |
- Цена: 147 000 Тг.
