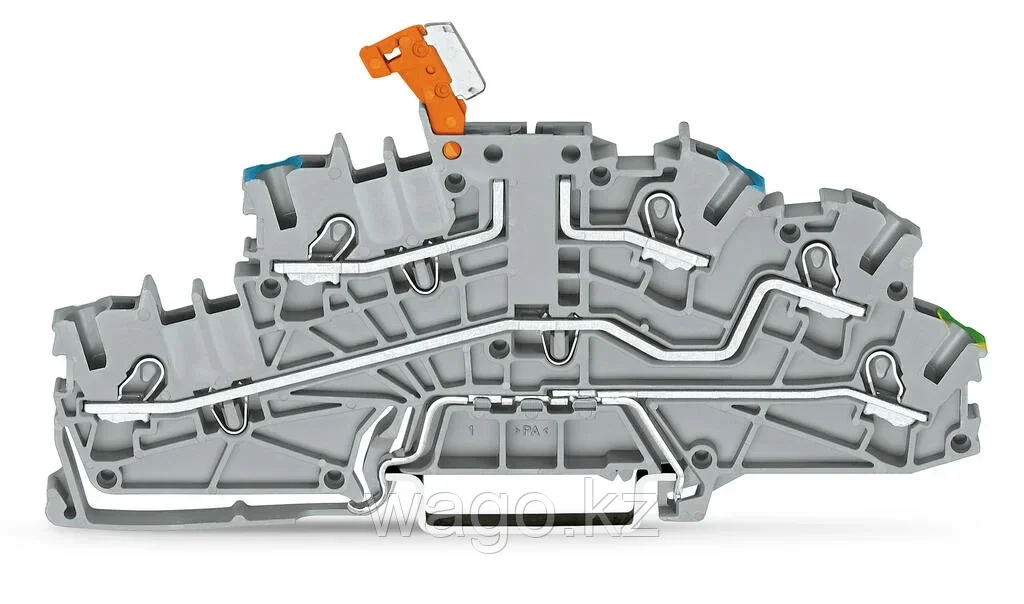

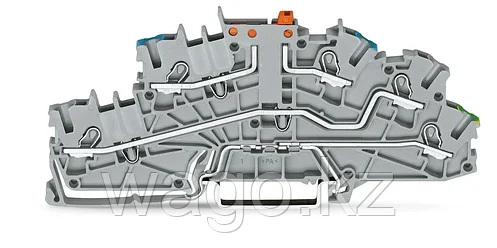

Многоуровневая монтажная клеммная колодка; с рабочими пазами; 2,5 мм²; с поворотным ножевым разъединителем; НТи/Л/ПЭ; Вставной зажим CAGE CLAMP®; 2,50 мм²; серый
Рейтинги согласно IEC/EN
| Рейтинги за | МЭК/ЕН 60947-7-1 |
| Рейтинги (примечание) | Потенциал – земля |
| Номинальное напряжение (III/3) | 250 В |
| Номинальное импульсное напряжение (III/3) | 4 кВ |
| Номинальный ток | 20 А |
| Ток при поперечном сечении проводника (макс.) мм² | 25 А |
| Легенда (рейтинги) | (III / 3) ≙ Категория перенапряжения III / Степень загрязнения 3 |
Потеря мощности
| Потери мощности на полюс (потенциальные) | 0,532 Вт |
| Номинальный ток I N для указанной потери мощности | 20 А |
| Значение сопротивления для заданной, зависящей от тока потери мощности | 0,001 Ом |
Данные подключения
| Точки подключения | 5 |
| Общее количество потенциалов | 3 |
| Количество уровней | 3 |
Соединение 1
| Технология подключения | Вставной зажим CAGE CLAMP ® |
| Тип срабатывания | Рабочий инструмент |
| Подключаемые проводящие материалы | Медь |
| Номинальное сечение | 2,5 мм² |
| Твердый проводник | 0,25 … 4 мм² / 22 … 12 AWG |
| Твердый проводник; вставное прекращение | 0,75 … 4 мм² / 18 … 12 AWG |
| Многожильный проводник | 0,25 … 4 мм² / 22 … 12 AWG |
| Проводник тонкожильный; с изолированным наконечником | 0,25 … 2,5 мм² / 22 … 14 AWG |
| Проводник тонкожильный; с наконечником; вставное прекращение | 1 … 2,5 мм² / 18 … 14 AWG |
| Примечание (сечение проводника) | В зависимости от характеристики проводника провод меньшего поперечного сечения также может быть вставлен с помощью зажима push-in. |
| Длина полосы | 10…12 мм / 0,39…0,47 дюйма |
| Направление проводки | Проводка с передним входом |
| Основные | |
|---|---|
| Производитель | WAGO |
| Ширина | 5.2 мм |
| Состояние | Новое |
| Тип элемента крепежа кабеля | Клеммная колодка |
| Наличие изоляции | True |
| Тип разъема | Мама |
| Материал изоляции | Полиамид |
| Длина | 110.0 |
| Способ монтажа | На DIN рейку |
| Дополнительные характеристики | |
| Максимальная рабочая температура | 105 град. |
| Минимальная рабочая температура | -50 град. |
| Степень защиты IP | 20 |
| Максимальный ток | 20 А |
| Максимальное напряжение | 250 В |
- Цена: 2 500 Тг.
