Контроллер Modbus TCP можно использовать в качестве программируемого контроллера в сетях ETHERNET в сочетании с системой ввода-вывода WAGO.
Контроллер обнаруживает все подключенные модули ввода-вывода и создает локальный образ процесса. Этот образ процесса может включать смешанное расположение аналоговых (пословная передача данных) и цифровых (побитовая передача данных) модулей.

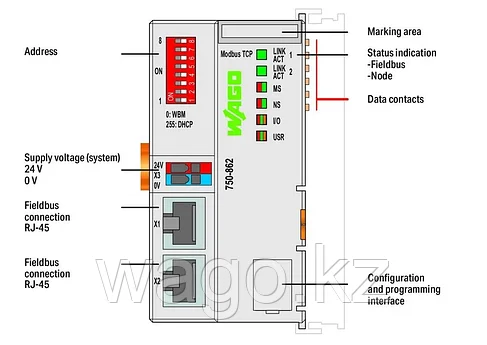

Два интерфейса ETHERNET и встроенный коммутатор позволяют подключать полевую шину в линейной топологии, устраняя необходимость в дополнительных сетевых устройствах, таких как коммутаторы или концентраторы. Оба интерфейса поддерживают автосогласование и Auto-MDI(X).
DIP-переключатель настраивает последний байт IP-адреса и может использоваться для назначения IP-адреса.
Контроллер предназначен для обмена данными по полевой шине в сетях Modbus®. Он также поддерживает множество стандартных протоколов ETHERNET (например, HTTP(S), BootP, DHCP, DNS, SNTP, (S)FTP, SNMP).Встроенный веб-сервер предоставляет параметры конфигурации пользователя, отображая при этом информацию о состоянии контроллера.
Программируемый контроллер IEC 61131-3 поддерживает многозадачность.
| Основные | |
|---|---|
| Состояние | Новое |
| Производитель | WAGO |
| Вес | 105.3 кг |
| Язык интерфейса | Английский |
| Тип монтажа | На DIN рейку |
| Технические характеристики | |
| Максимальная рабочая температура | 55 град. |
| Напряжение | 24 В |
| Тип питания | Сеть 24 В |
| Степень защиты IP | 20 |
| Номинальная сила тока | 0.3 А |
| Язык программирования | LD, FBD, SFC, ST, IL, CFC |
| Скорость передачи данных | 1000 кбит/сек |
| Габаритные размеры | |
| Высота | 96.8 мм |
| Ширина | 49.5 мм |
| Длина | 71.9 мм |
| Память | |
| Объем оперативной памяти | 2 MB |
| Разрядность АЦП | 32 бит |
| Технические данные | |
| Среда передачи (связь/полевая шина) | витая пара S-UTP; 100 Ом; Кошка. 5; максимальная длина кабеля 100 м |
| Ethernet-протоколы | SNMP, FTP(S), SNTP, DNS, DHCP, BootP, HTTP(S) |
| Среда программирования | WAGO-I/O- PRO V2.3 (на основе CODESYS V2.3) |
| Количество модулей на узел (макс.) | 250 шт |
| Потребляемый ток (питание системы 5 В) | 390 мА |
| Индикаторы | Светодиод (LINK/ACT) зеленый: подключение к сети через порты 1 … 2; Светодиод (MS, NS) красный/зеленый: состояние узла, сети; Светодиод (ввод/вывод, USR) красный/зеленый/оранжевый: состояние локальной шины данных, состояние программируется пользователем |
| Входной ток (тип.) при номинальной нагрузке (24 В) | 300 мА |
| Эффективность источника питания (тип.) при номинальной нагрузке (24 В) | 90 % |
| Данные подключения | |
| Твердый проводник | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Многожильный проводник | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина полосы | 8…9 мм / 0,31…0,35 дюйма |
| Технология подключения: питание системы | 2 зажима CAGE CLAMP® |
- Цена: 331 784 Тг.
