Функции:
- Импульсный источник питания
- Естественное конвекционное охлаждение при горизонтальном монтаже
- Герметичный для использования в шкафах управления
- Подходит как для параллельной, так и для последовательной работы
- Электрически изолированное выходное напряжение (SELV) согласно UL 60950-1; PELV согласно EN 60204
| Основные | |
|---|---|
| Производитель | WAGO |
| Технические данные(вход) | |
| Фазы | 1 |
| Номинальное входное напряжение U i ном | 1 х 110 … 240 В переменного тока |
| Диапазон входного напряжения | 1 х 85 … 264 В переменного тока; 90 … 373 В пост. тока |
| Номинальный диапазон частот сети | 47…63 Гц; 0 Гц |
| Входной ток | ≤ 0,7 А (230 В переменного тока); ≤ 1,2 А (115 В переменного тока) |
| Пусковой ток | ≤ 30 А |
| Фактор силы | ≥ 0,5 (230 В переменного тока) |
| Время выдержки при отказе сети | ≥ 20 мс (230 В переменного тока) |
| Технические данные (выход) | |
| Номинальное выходное напряжение U | 24 В пост. тока (БСНН) |
| Диапазон выходного напряжения | 22 … 28 В пост. тока (регулируемый) |
| Номинальный выходной ток I | 2,5 А (24 В постоянного тока) |
| Номинальная выходная мощность | 60 Вт |
| Остаточная пульсация | ≤ 100 мВ (полный размах) |
| Потери КПД/мощности | |
| Потери мощности P | ≤ 8,3 Вт (230 В переменного тока; номинальная нагрузка) |
| Потери мощности (макс.) P | 11,5 Вт (110 В перем. тока / 24 В пост. тока; 2,75 А) |
| Эффективность (тип.) | 86 % (230 В переменного тока) |
| Безопасность и защита | |
| Напряжение изоляции (сек.-PE) | 0,7 кВ постоянного тока |
| Класс защиты | I |
| Тип защиты | IP20 |
| Защита от короткого замыкания | Да |
| Защита от обрыва цепи | Да |
| Среднее время безотказной работы | 480 000 ч |
| Параллельная работа | Да |
| Серийная работа | Да |
| Данные подключения | |

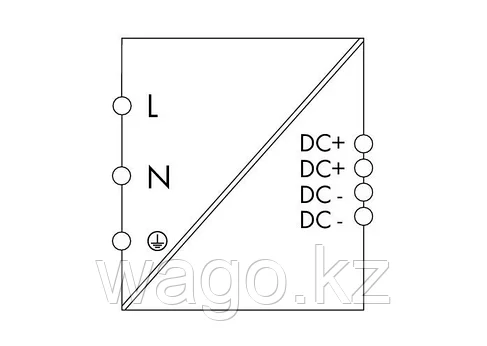

| Тип соединения 1 | input, output |
| Технология подключения | CAGE CLAMP® |
| разъем WAGO | Wago 745 |
| Твердый проводник | 0,08 … 4 мм² / 28 … 12 AWG |
| Многожильный проводник | 0,08 … 4 мм² / 28 … 12 AWG |
| Длина полосы | 8…9 мм / 0,31…0,35 дюйма |

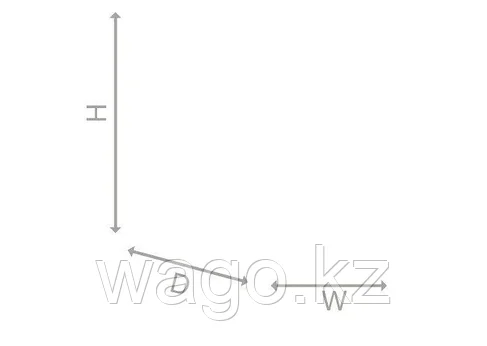

| Габаритные размеры | |
| Ширина, мм | 50 мм |
| Высота, мм | 92 мм |
| Глубина от верхнего края DIN-рейки | 136 мм / 5,354 дюйма |
| Вес | 0.47 кг |
| Защита и условия эксплуатации | |
| Температура окружающей среды (работа при UN ) | -10…70 °С |
| Температура окружающего воздуха (хранение) | -25…+85 °С |
| Относительная влажность | 95% (конденсация не допускается) |
| Снижение номинальных характеристик | -3,3 %/K (> 50 °C; 230 В переменного тока) |
